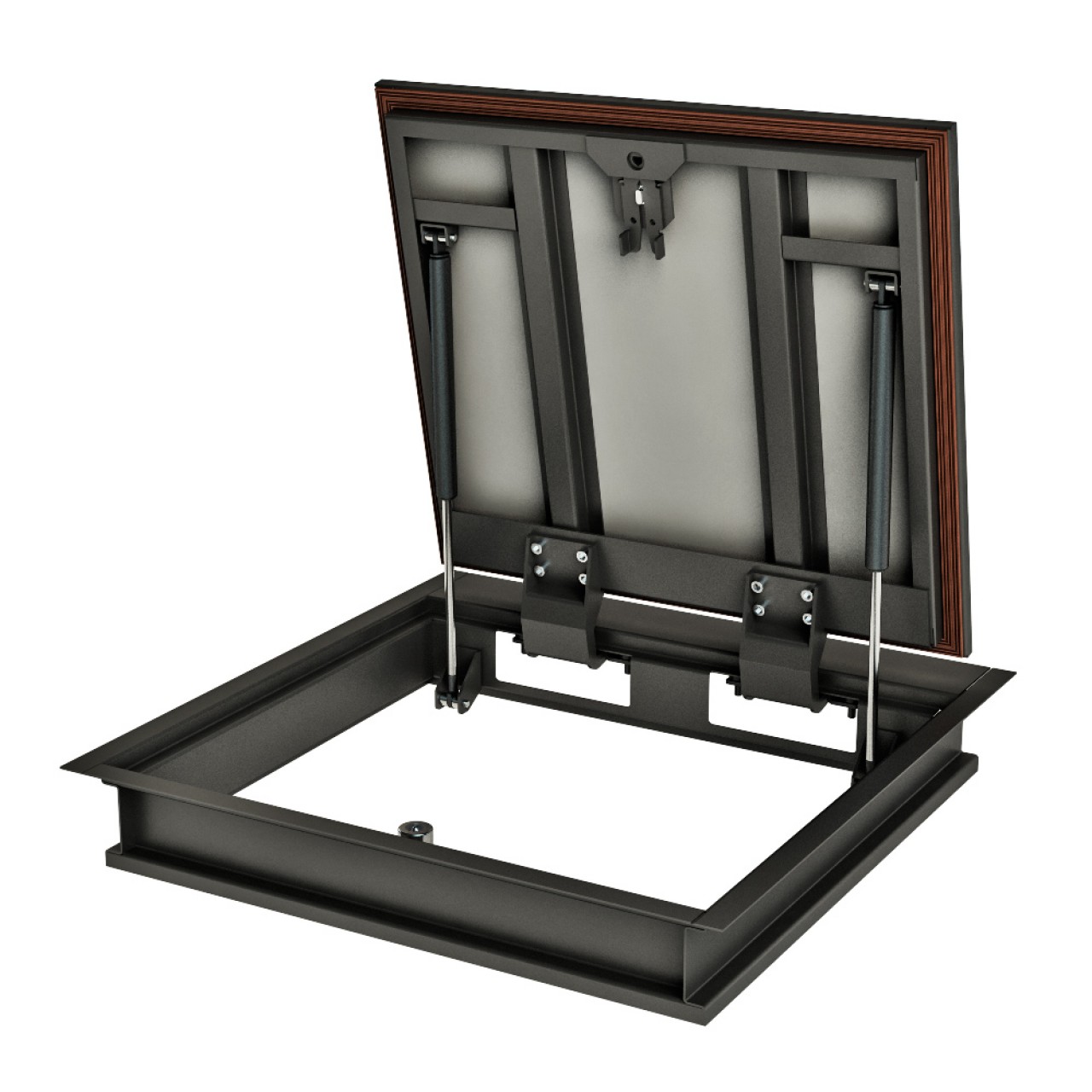

Применение – люк разработан для доступа к коммуникациям, проходящим в полу: сантехническим, электрическим, телекоммуникационным.

Практичность – изделие окрашено порошковой краской с 20%-м содержанием цинка – устойчивость к коррозии, наличие резиновых уплотнителей, делает люк: влаго-, пыле-, шумо-стойким.

Инновации – металлический профиль с дополнительными ребрами жесткости, обеспечивает высокую прочность люка модели «Бонд»

Универсальность – люк обеспечивает безупречный внешний вид и позволяет инсталлировать любое напольное покрытие: керамическую плитку, керамогранит, камень. Паркет, линолиум, и т.д.

Принцип работы изделия:

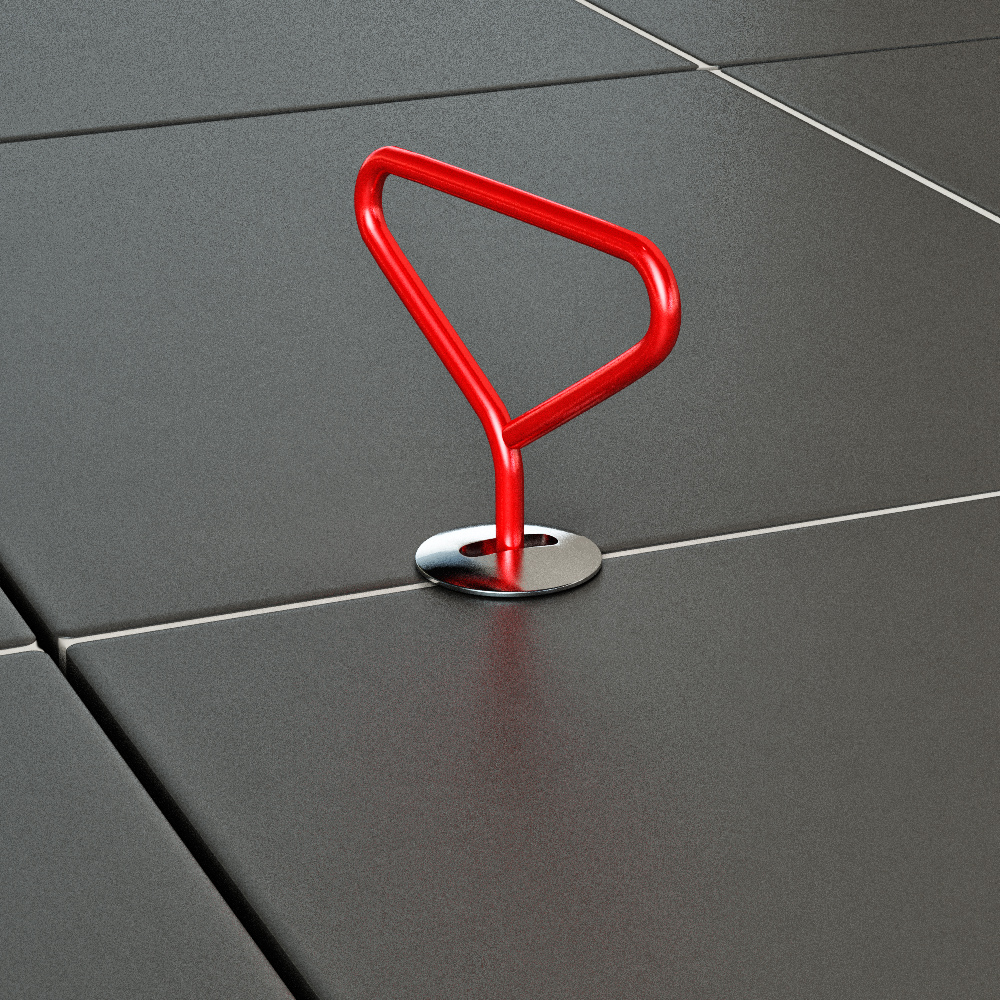

Для того чтобы открыть люк, нажмите ключом на центр колпачка замка до упора, поверните ключ и потяните за него (см. рис.1). Далее руками поднимите крышку до её полного открытия.

Напольный ревизионный люк модели «Бонд»

Люк изготавливается по посадочным размерам (см. технические характеристики).

Подготавливаем основание проема.

Напольный ревизионный люк модели «Бонд»

Рис.2

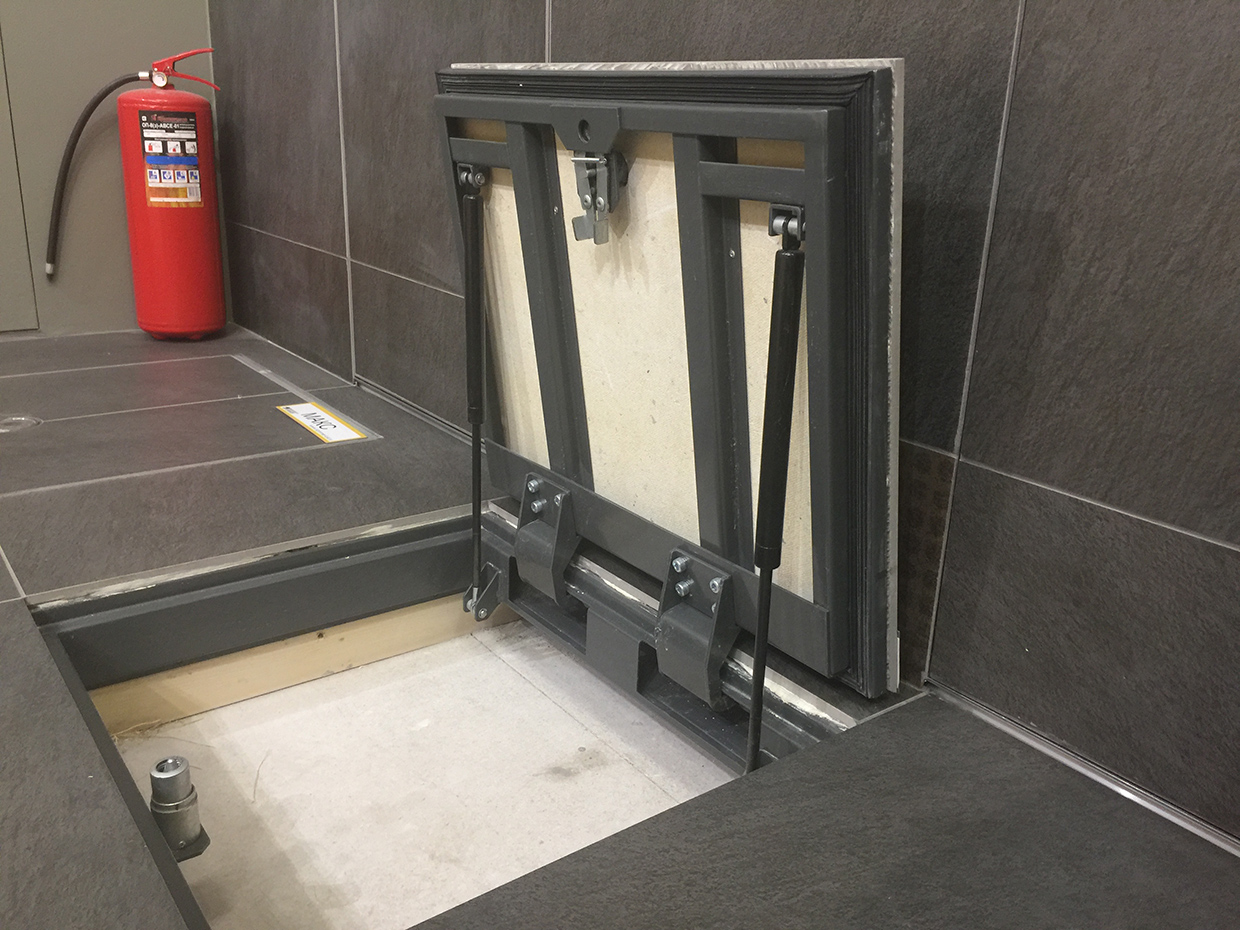

Устанавливаем люк в проем и закрепляем его в соответствии с материалом основного пола. Зазор между рамой люка и проемом заполняем монтажной пеной или раствором. Крышка люка должна быть на одном уровне со стяжкой.

Толщина напольного покрытия, включая клеевой слой, составляет 15 - 20мм. Допустимый нахлест плитки со стороны петли 8-12 мм от края крышки, с остальных сторон плитка должна перекрывать зазор между крышкой и рамой люка.

Плитка со стороны петли подрезается под углом 60 градусов. Технологический зазор между материалом на крышке люка и материалом на полу, должен составлять 2-4 мм.

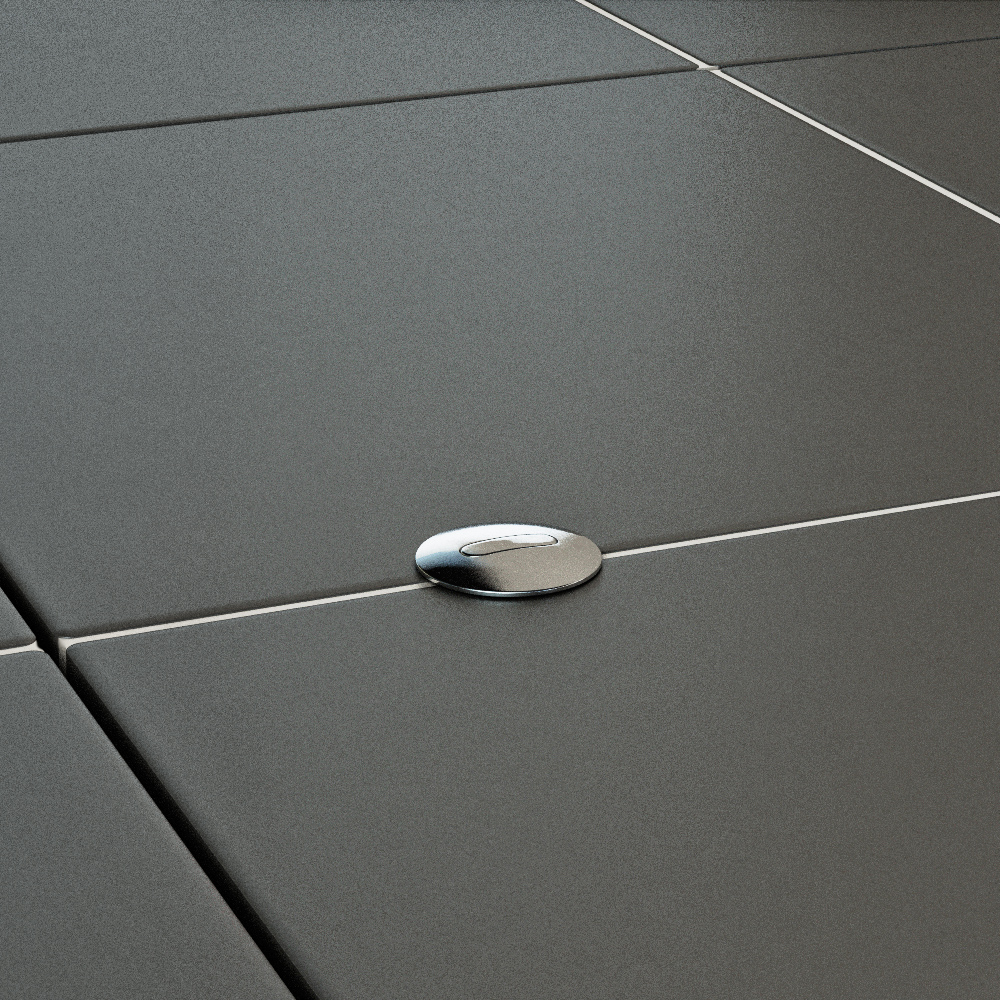

Перед облицовкой крышки на элементе покрытия, который будет на ней закреплен, размечаем и высверливаем отверстие для колпачка замка диаметром 28-30 мм.

После затвердевания клея, отрегулировать длину колпачка замка и зафиксировать его контргайкой (см. рис.3).

Напольный ревизионный люк модели «Бонд»

Рис.3

Технические характеристики основных серийных моделей

Модель	Габариты люка ШхДхТ, мм	Грузоподъемность, кг	Посадочные Размеры, мм	Размер в свету	Вес, кг	Стоимость, руб
«БОНД» 600х600	650х650х100	1100	600х600	560х420	27	19 900
«БОНД» 700х700	750х750х100	1100	700х700	660х520	29	21 300
«БОНД» 800х700	850х750х100	1100	800*700	760х520	31	22 000
«БОНД» 700х900	850х850х100	1100	800*800	760х620	33	23 300
«БОНД» 700х1000	950х750х100	1100	900*700	860х520	33	23 900
«БОНД» 800х800	950х950х100	1100	900*900	860х720	38	23 200
«БОНД» 900х900	1050х750х100	1100	1000*700	960х520	35	25 100
«БОНД» 1000х1000	1050х1050х100	1100	1000*1000	960х820	43	26 800

Допускаемая нагрузка на облицованный люк определяется прочностными характеристиками используемых материалов и покрытия.
